小编收集了关于热电偶工作的一些资料。

　　一、工作原理

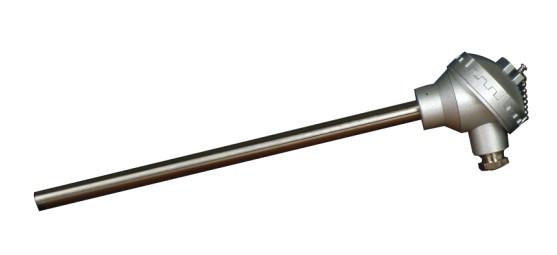

　　1.热电偶是测温仪表中常用的测温元件，它直接测量温度，将温度信号转换成热电动力信号，通过温度变送器转换成4-20mA信号，并引入控制系统显示温度。

　　2.热电偶测温的基本原理是两种不同的材料导体A和B形成一个闭合的回路，当两端有温度梯度时，会有电流通过回路，此时两端之间存在——温差电动势的电动势，称为塞贝克效应。

　　3.热电偶的电极A和B通常通过电弧焊、电熔焊、钎焊等焊接在一起。焊点应光滑、直径小、接触良好、牢固，以增强热电偶的灵敏度和耐用性。

　　4.两种成分不同的均匀导体为热电极，温度较高的一端为工作端T，温度较低的一端为自由端T0，通常处于某一恒定温度。电动势的方向和大小与导体的材料和两个触点的温度有关。这种现象叫做“热电效应”，由两种导体组成的回路叫做“热电偶”，这两种导体叫做“热电极”，而产生的电动势叫做“热电动势”，根据热电势与温度的函数关系，制作热电偶分度表。

　　5.热电偶的热电势是热电偶工作端两端温差的函数，而不是冷端和工作端温差的函数。当热电偶的材料均匀时，与热电偶的长度和直径无关，只与热电偶材料的成分和两端温差有关。在确定两根热电偶丝的材料成分时，热电偶的热电势只与热电偶的温差有关，如果热电偶冷端温度保持在1，则热电偶的热电势只是工作端温度的单值函数。

　　6、常用热电偶分度号

　　(1)铂铑10-铂热电偶的测温范围为0~1600

　　(2)铂-铑-30-铂-铑-6热电偶(分度号B)的测温范围为0~1700

　　(3)镍铬镍硅热电偶(分度号为K)的测温范围为-200~1200

　　(4)镍铬-康铜热电偶(分度号为E)的测温范围为-200~900

　　二、冷端补偿

　　当自由端温度为0时得到分度表，不同的热电偶有不同的分度表。根据热电效应原理，温差电动势与两端温度有关，给出了冷端温度为0时的分度表。但在实际使用中，冷端往往靠近被测物体，受环境温度影响，其温度无法保持在0，导致测量误差。因此，必须采取相应措施进行补偿或纠正，常用的方法有冷端恒温法、补偿导线法、补偿电桥法、计算修正法等，补偿导线。

　　1.补偿线是在一定温度范围(0~100)内，与匹配热电偶的热电动势具有相同标称值的一对绝缘线，用于将热电偶与测量装置连接，以补偿它们与热电偶连接处的温度变化引起的误差。

　　2.热电偶材料是贵金属，补偿线相对便宜。通过将补偿线与热电偶冷端连接，热电偶输出的温度信号可以传输到数百米外的控制室，并发送到显示仪表或控制仪表。

　　3.这相当于把热电偶延伸到一个温度恒定的地方，解决了热设备附近热电偶冷端温度高，温度不稳定的问题。使用方便，常用于热电偶安装。它们是特殊的导体，一种类型的补偿导体只能与相应的热电偶一起使用，正负极性不能颠倒。
