热电阻在工业生产过程中非常普遍。 本文分享了热电阻的工作原理、热电阻结构和热电阻的基本特性，对大家了解热电阻和选择高性能热电阻很有帮助。

热电阻的工作原理及结构

热电阻是利用物质的电阻随温度的变化而变化的特性来测量温度的。 热电阻的感温元件双绕在由绝缘材料制成的骨架上，并带有细金属线。 当被测介质中存在温度梯度时，被测温度位于感温元件范围内的介质层平均温度。

装配式热电阻主要由接线盒、接线端子、保护套、绝缘套和感温元件组成。实际应用中，大多还配备了各种安装夹具，以满足生产现场的安装。

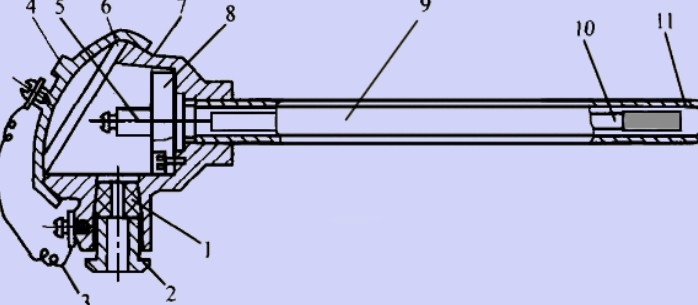

装配式热阻结构示意图： ①出线孔密封圈 ②出线孔螺母 ③链条 ④盖 ⑤端子 ⑥盖密封圈 ⑦接线盒⑧接线端子 ⑨热阻保护管 ⑩绝缘管 ⑪热阻元件

铠装 直径比组装好的热电阻容易弯曲，抗冲击和振动，坚固耐用。 也可作为组装热电阻的内芯元件。 外保护套由不锈钢制成，填充高密度氧化物绝缘体。 适用于安装在恶劣环境中，测温范围为-200~500C。 需要注意的是，它的末端是使用时感温元件的位置，其末端30mm不能弯曲，以免损坏感温元件。

热电阻感温元件早期产品多为线绕骨架，包括云母骨架、塑料骨架、玻璃骨架、陶瓷骨架和抗振外绕一体烧结铂电阻。 这些铂电阻温度传感元件是中高性能、高性价比和长使用寿命的抗震外绕一体烧结铂电阻元件。 由于这些元素中价格昂贵，国内只有优质铂电阻厂家使用。 薄膜热阻元件已被广泛使用。 它们可用于组装热电阻和铠装热电阻。 结构小，价格低。 但薄膜热阻元件的测试电流较小，一般为1mA，不超过3mA。 感温元件开路短路，云母骨架和塑料骨架结构可尝试修复，其他结构的感温元件无法修复，只能更换。
