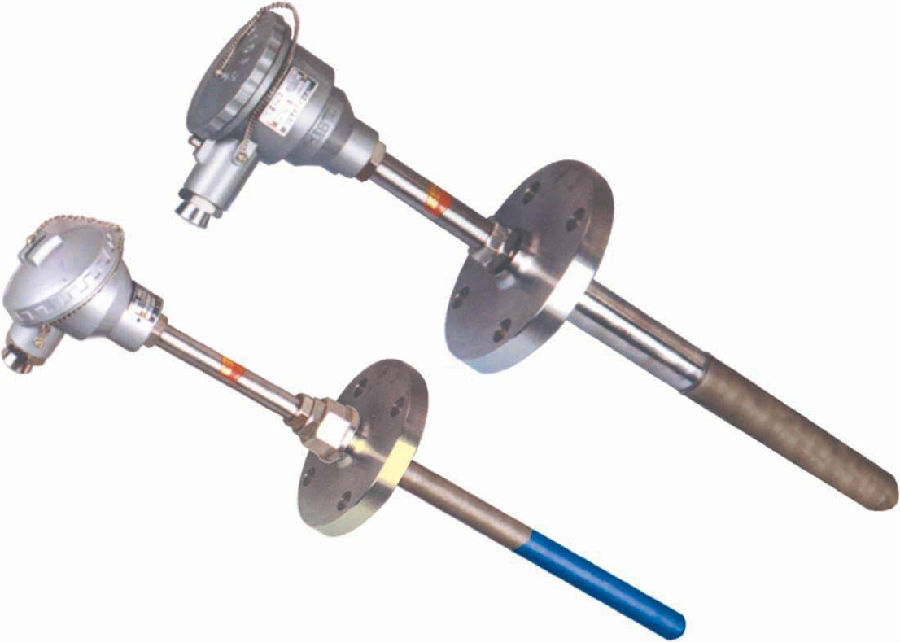

测温热电阻是中低温区域的一种温度检测器,经常会被用到,它的特点就是测量精度高、性能稳定。其中铂热的电阻测量精度高,不仅可以用来工业测温,还能够被标准的基准计广泛使用。
1.测温热电阻的测温原理和材料
测温热电阻根据金属导体电阻值随着温度升高而增加的特性进行温度测量。热阻多由纯金属材料制成,现在使用多的是铂和铜,另外,现在开始使用中值、镍、锰、铑等材料制造热阻
2.热阻的结构
(1)精通型热电阻工业常用的热电阻感温元件(热电阻)根据测温热电阻的测温原理可知,被测量温度的变化直接根据测温热电阻的电阻值的变化进行测量,因此测温热电阻的引出线等各种导线电阻的变化会影响温度测量。为了消除引线电阻的影响,采用三线式或四线式。
(2)护套热阻护套热阻是由感温元件(热电阻)、引线、绝缘材料、不锈钢制套筒组合而成的坚固体,其外径一般为2~8φmm,小可达到φmm。与普通型热电电阻相比,具有体积小、内部没有气隙、热惯性上测量延迟小的优点。机械性能好,耐振动,耐冲击容易弯曲,安装方便长寿命。
(3)端面热电阻端面热电阻感温元件被特殊处理的电阻线材卷绕,与温度计端面紧密接触,其结构如图2-1-8所示。与一般的轴向热阻相比,可更准确且迅速地反映被测量端面的实际温度,适合测量金属和其他工件的端面温度。
(4)耐压防爆型热热电阻耐压防爆型热热电阻通过特殊结构的端子箱,其壳体内部的爆炸性混合气体受火花和电弧等影响产生的爆炸仅限于端子箱内,在生产现场不会发生超爆炸。耐压防爆型热阻可用于Bla~B3c级区域内有爆炸危险场所的温度测量。
3.测温热电阻系统的结构
测温热电阻系统一般由热电阻、连接导线、显示器等组成,必须注意以下两点。
(1)测温热电阻和指示器的分度号必须一致。
(2)为了消除连接导线电阻变化的影响,需要采用三线式接合法。
