简述耐磨热电偶在生活中的应用
编辑:天津市瑞成电子仪表有限公司   发布时间:2021-05-12

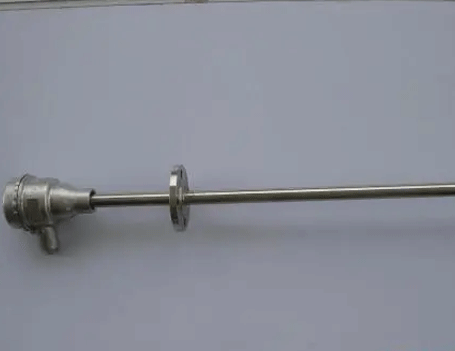

耐磨热电偶的应用

耐磨热电偶是一种温度传感器,用于冶金、化工、水泥厂、电厂和流化床锅炉等行业的高温、耐磨环境



耐磨热电偶的定律

1。均匀导体定律



无论导体是什么,通过焊接相同均匀材料(导体或半导体)的两端形成闭合电路。如何在截面和温度分布上,不会产生接触电势,热电势偏移,电路中的总电势为零

因此,耐磨热电偶是由两种不同的均匀导体或半导体组成。如果热电极材料不均匀,由于温度梯度的存在,会产生额外的热电势。

中间导体定律

如果中间导体连接到耐磨热电偶回路上,只要中间导体两端的温度相同,中间导体的连接对耐磨热电偶回路的总电位没有影响

应用:根据中间导体定律,在实际的耐磨热电偶测温应用中,常采用热端焊接、冷端开路的形式,冷端通过连接线与显示仪表连接,形成测温系统

有人担心,如果耐磨热电偶的冷端用铜线连接到仪表上读取MV值,在导线与耐磨热电偶连接处产生的接触电势会引起额外的测量误差。根据这条定律,不存在这样的错误

3。中间温度定律



耐磨热电偶电路的两个触点(T,t0)之间的热电动势等于耐磨热电偶在T,TN温度下的热电动势与在TN温度下的热电动势的代数和,to。TN称为中间温度

应用:由于耐磨热电偶E-T之间的非线性关系,当冷端温度不为0时℃, 已知回路的实际热电势E(T,t0)不能直接查表得到热端温度;已知电路的实际热电功率e(T,t0)不能直接查表中的温度值,加上冷端温度。恒温端测得的温度应按中间温度定律进行修正。初学者往往不遵循中间温度定律来改正

4。参照电极法



以高纯铂丝为标准电极,假设NiCr-Nisi耐磨热电偶的正负极分别与标准电极配对,其值等于该NiCr-Nisi的值
