热电偶的概念分类及原理
编辑:天津市瑞成电子仪表有限公司   发布时间:2021-06-26

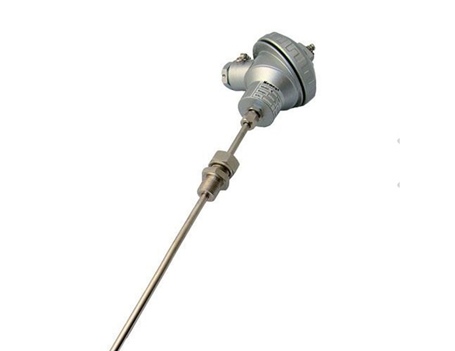

一、热电偶概念

 所谓热电偶是指由两种不同材料的金属导体组成的温度传感器。 与其他温度计(水银温度计、热敏电阻等)相比,主要用于工业行业的热电偶有其自身的特点:

①响应速度快。

②可进行-200℃~+1700℃的大范围温度测量。

③可在特定点和小空间测量温度。

④由于可以将温度信息检测为电信号(热电动势),因此对信息的处理和分析非常方便。

 ⑤ 价格低廉,易于购买。

[接地型]

 接地型热电偶 热电偶引线直接焊接在外壳前端,形成测温触点。 其特点是反应快。 由于引线与外壳相连,因此不能在嘈杂或危险的地方使用。

[绝缘型]

绝缘热电偶的热电偶引线与套管完全绝缘,形成测温触点。 其响应性不如接地型,但可以长期使用。 此外,它也可以在没有任何影响的噪音或危险场所使用。

[暴露型]

该型热电偶的热电偶引线从套管外露,形成测温触点。 它的响应速度是三种类型中最快的,并且可以响应细微的温度变化。 可用于需要快速响应的场合,如发动机测试。 但是强度很低,基本上只能作为一次性使用。

热电偶测温的基本原理是两个不同元件的导体形成一个闭合回路。 当两端存在温度梯度时,电流将在回路中流动。 这时,两端之间就会产生电动势——热。 电动势,这就是所谓的塞贝克效应(Seebeck effect)。 两根不同成分的均质导体为热电极,温度较高的一端为工作端,温度较低的一端为自由端,自由端通常处于一定的恒温状态。 根据热电动势与温度的函数关系,制作热电偶指标表; 索引表是自由端温度为0℃时得到的,不同的热电偶有不同的索引表。
