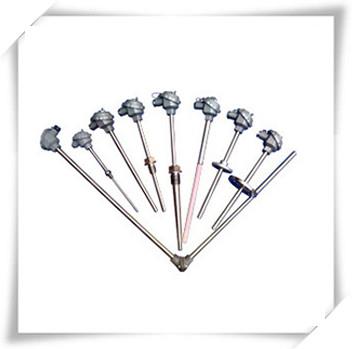

铂铑热电偶
工业所用的铂铑热电偶通常与温度传感器、显示器、调节器等组合使用，还被大家叫做护套热电偶、钨铼热电偶、铂铑热电偶、贵金属热电偶、热电偶，各种生产过程中铂铑热电偶从两种不同成分的导体两端接合电路时，如果两个接合点的温度不同，则在电路内产生热电流。 热电偶的动作端和参照端存在温度差时，在显示器上显示与热电偶产生的热电势对应的温度值。
铂铑热电偶的热电动热随着测量端的温度上升而增加，其大小只与热电偶材料和两端的温度有关，与热电极的长度、直径无关。 各种铂铑热电偶的外形根据需要经常有极不同，但它们的基本结构几乎相同，通常由热电极、绝缘盖保护管、端子箱等主要成分组成。
铂铑热电对应用
适用于各种生产过程中高温的情况，广泛用于粉未冶金、烧结光亮炉、真空炉、冶炼炉、玻璃、炼钢炉及陶瓷及工业盐浴炉等的测温。
铂铑热电偶的主要技术参数
电气出口： M20x1.5，NPT1/2
精度等级： I、II
防护等级： IP65
线径：Φ0.5
压力：常压
热电偶测量温度及允差
热电偶类别 | 代号 | 分度号 | 高温度 | 测量温度 | 允许偏差△t℃ |
铂铑30-铂铑6 | WRR | B | 0~1800 | 0-1600 | ±1.5℃或±0.25%t |
铂铑10-铂 | WRP | S | 0~1600 | 0-1300 | ±1.5℃或±0.25%t |
铂铑13-铂 | WRQ | R | 0~1600 | 0-1300 | ±1.5℃或±0.25%t |
镍铬-镍硅 | WRN | K | 0~1300 | 0-1100 | ±2.5℃或±0.75%t |
镍铬-铜镍 | WRE | E | 0~800 | 0-800 | ±2.5℃或±0.75%t |
装配式铂铑热电偶型号及规格
型 号 | 分 度 号 | 测温范围℃ | 保 护 管 材 料 | 热响应时间 | 规 格 | |
d | L x l | |||||
WRP-130 | S | 0-1600 | 刚玉管 | ＜ 150S | Φ16 | 300x150 |
WRP-131 | ＜ 360S | Φ25 | ||||
WRQ-130 | R | 0-1600 | ＜ 150S | Φ16 | ||
WRQ-131 | ＜ 360S | Φ25 | ||||
WRR-130 | B | 0-1800 | ＜ 150S | Φ16 | ||
WRR-131 | ＜ 360S | Φ25 | ||||
铠装铂铑热电偶型号及规格
产品名称 | 型号 | 外套管材料 | 推荐高使用温度 |
S型 | WRPK | GH3030 | 800-1350℃ |
R型 | WRQK | GH3030 | 800-1350℃ |
B型 | WRRK | GH3030 | 800-1350℃ |
小铂铑热电偶型号及规格
名 称 | 型 号 | 分度号 | 测温范围(℃) | 保护管材质 | 长度(mm) |
小型铂铑热电偶 | WRP-100 | S | 0-1300 | 刚玉管 | 150 |
WRQ-100 | R | 0-1300 | |||
WRR-100 | B | 0-1600 |
防爆铂铑热电偶型号及规格
名 称 | 型 号 | 分度号 | 测温范围(℃) | 保护管材质 | 长度(mm) |
防爆铂铑热电偶 | WRP-140 | S | 0-1600 | 刚玉管 | 650x500 |
WRQ-140 | R | 0-1600 | |||
WRR-140 | B | 0-1800 |
一体化铂铑热电偶型号及规格
名 称 | 型 号 | 分度号 | 测温范围(℃) | 保护管材质 | 长度(mm) |
一体化铂铑热电偶 | WRPB-130 | S | 0-1600 | 刚玉管 | 650x500 |
WRQB-130 | R | 0-1600 | |||
WRRB-130 | B | 0-1800 |
